| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | AAREAL |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | แอลเอส/จีเอ็กซ์ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีไม้ไม้อัดรมควันเพื่อการส่งออก |
| เวลาการส่งมอบ: | 20 ~ 30 วันทำการหลังจากยืนยันการสั่งซื้อแล้ว |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
| การจำแนกตามรูปทรง: | สกรูลำเลียงแบบรางรูปตัว U, สกรูลำเลียงแบบท่อ | การจำแนกประเภทตามมุมลำเลียง: | สกรูลำเลียงแนวนอน, สกรูลำเลียงแบบเอียง, สกรูลำเลียงแนวตั้ง |
|---|---|---|---|
| การจำแนกประเภทตามแบบฟอร์มการลำเลียง: | สกรูลำเลียงแบบเพลา, สกรูลำเลียงแบบไม่มีเพลา | เครื่องขนส่งสกรูโดยไม่ใช้นิ้ว: | เหมาะสำหรับการลำเลียงวัสดุที่มีความเหนียวและพันกัน |
| เครื่องขนส่งสกรูแกน: | เหมาะสำหรับวัสดุผงแห้งที่ไม่มีความหนืดและวัสดุที่มีอนุภาคขนาดเล็ก | วัสดุที่ไม่เหมาะสม: | วัสดุที่เน่าเสียง่าย เหนียว และเกาะเป็นก้อน |
| ลักษณะเฉพาะ: | โครงสร้างที่เรียบง่าย ขนาดหน้าตัดเล็ก การปิดผนึกที่ดี งานที่เชื่อถือได้ ต้นทุนต่ำ สะดวกสำหรับการขนถ่ | การใช้งาน: | เหมาะสำหรับการลำเลียงวัสดุที่เป็นผง ที่เป็นเม็ด และบล็อกขนาดเล็กในแนวนอนหรือเฉียง เช่น เหมืองถ่านหิน |
| เน้น: | คอนเวียร์เบิร์ทเบา,สายพานลำเลียงลิฟต์ถัง |
||
ระบบขนส่งอุตสาหกรรมแนวราบ ท่อสั่นสั่น Feeder การบํารุงรักษาต่ํา

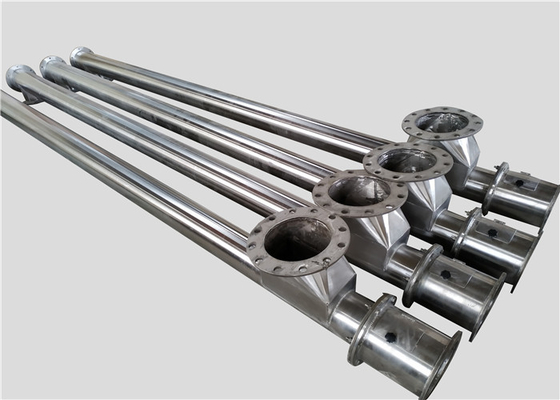

ภาพรวมของอุตสาหกรรม Tubelar ช่องโครงการขนส่งสกรูแนวราบสําหรับวัสดุหล่อ:
เครื่องขนส่งสกรูแนวราบท่ออุตสาหกรรมสําหรับวัสดุหลากรุก เป็นอุปกรณ์ขนส่งที่ใช้กันอย่างแพร่หลาย มีเครื่องขนส่งสกรูสองชนิด แบ่งจากทิศทางขนส่งหนึ่งคือ เครื่องขนส่งสกรูแนวราบ, และอีกตัวหนึ่งคือรถขนส่งสกรูแนวตั้ง คอนเวียร์ที่ใช้สําหรับวัสดุที่คล่องคล่อง เช่นขี้ขุ่นทุกชนิด, granules และบล็อกเล็ก ๆเครื่องขนส่งสกรูแนวราบคือชนิดของรถขนส่งที่ใช้กันมากที่สุด. สามารถขนส่งวัสดุหลากหลายจากส่วนหนึ่งของกระบวนการไปอีกส่วนหนึ่ง. ขนส่งสกรูแนวราบมีให้เลือกในหลายขนาด, ความยาว, การตั้งค่าและวัสดุการก่อสร้าง
หลักการทํางานของเครื่องขนส่งสกรูแนวราบแบบท่ออุตสาหกรรมสําหรับวัสดุหลากหลาย:
เครื่องขนส่งสกรูใช้สกรูหมุนในการขนส่งวัสดุตามกระเป๋าที่ติดตั้งและแรงที่ทําให้วัสดุไม่หมุนกับใบสกรูคือความต้านทานการหดของวัสดุของน้ําหนักของตัวเองและกระเป๋าขนส่งสกรู. ด้านผิวของใบมีชนิดผิวแข็งชนิดผิวเข็มประเภทพื้นผิวใบและประเภทอื่น ๆ ตามวัสดุต่าง ๆ ที่นําไป.แกนสกรูของรถขนส่งสกรูมีหมุนหมุนที่ปลายของวัสดุการเคลื่อนไหวทิศทางเพื่อให้สกรูแรงปฏิกิริยาแกนกับวัสดุเมื่อความยาวของเครื่องยนต์ยาวควรเพิ่มการแขวนกลาง.
ลักษณะหลักของเครื่องขนส่งสกรูแนวราบแบบท่ออุตสาหกรรมสําหรับวัสดุหลากหลาย:
1โครงสร้างเรียบง่าย พื้นที่ใช้งานเล็ก
2ความน่าเชื่อถือสูง การบํารุงรักษาน้อย
3ง่ายที่จะสร้างเส้นการผลิต สามารถเชื่อมต่อกับอุปกรณ์การบรรจุ, อุปกรณ์การเก็บ, อุปกรณ์การผสมหรืออุปกรณ์การกรอง
4. ปรับปรุงกับฮอปเปอร์หรือล้อการเดินและอื่น ๆ
5. การให้อาหารหลายท่าเรือและการปล่อยท่าเรือที่พร้อม
6- การปิดที่เชื่อถือได้
7คุ้มค่าในการซื้อ ติดตั้งและใช้งาน
Cการลัดลมของอุตสาหกรรม Tubelar Trough Horizontal Screw Conveyor สําหรับวัสดุหลากหลาย:
| โดยมุมขนส่ง | เครื่องขนส่งสกรูแนวขวาง เครื่องขนส่งสกรูแนวโน้ม เครื่องขนส่งสกรูแนวตั้ง |
| โดย ส่งแบบ | เครื่องขนส่งสกรูแบบแกน เครื่องขนส่งสกรูแบบไม่แกน |
| โดยรูป | เครื่องขนส่งสกรูรูปร่าง U, เครื่องขนส่งสกรูรูปร่างท่อ |
ปริมาตรเทคนิคของเครื่องขนส่งสกรูแนวราบแบบท่ออุตสาหกรรมสําหรับวัสดุหลากหลาย:
| LS แบบ | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| ประเภท GX | 200 | 250 | 300 | 400 | 500 | ||||||
| กว้างของสกรู (มม.) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| ความยาวของสกรู (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| ความเร็วหมุน (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| ความจุในการขนส่ง QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| พลังงาน Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| พลังงาน Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| ความเร็วหมุน (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| ความจุในการขนส่ง QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| พลังงาน Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| พลังงาน Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| ความเร็วหมุน (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| ความจุในการขนส่ง QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| พลังงาน Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| พลังงาน Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| ความเร็วหมุน (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| ความจุในการขนส่ง QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| พลังงาน Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| พลังงาน Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
ตารางขนาดการติดตั้งของเครื่องขนส่งสกรูแนวราบแบบท่ออุตสาหกรรมสําหรับวัสดุหลากหลาย:
| รุ่น | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
ปริมาตรเทคนิคของเครื่องขนส่งสกรูแนวราบแบบท่ออุตสาหกรรมสําหรับวัสดุหลากหลาย:
| รายละเอียด | ผลงานทางเทคนิคหลัก | อุปกรณ์ขับรถ | อุปกรณ์ขับรถ | น้ําหนัก (kg) |
|||
| รุ่น | ความยาว (mm) |
ความจุ (ซีเมนต์) (t/h) |
ความเร็วหมุน นาที-1 |
เครื่องลด | มอเตอร์ | ||
| รุ่น | อัตราความเร็ว | พลัง (kw) |
|||||
| GX200 | - 10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | - 20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | - 10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | - 20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | - 10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | - 20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | - 10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | - 20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | - 10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | - 20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | - 10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | - 10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
การใช้งานของเครื่องขนส่งสกรูแนวราบแบบท่ออุตสาหกรรมสําหรับวัสดุหลากหลาย:
เครื่องขนส่งสกรูถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น วัสดุก่อสร้าง อุตสาหกรรมเคมี พลังงานไฟฟ้า โลหะ ถ่านหิน ข้าวสาร เป็นต้นมันเหมาะสําหรับขยะขนส่งแนวขวางหรือโน้มวัสดุกรานเลทและวัสดุขนาดเล็ก เช่น ถ่านหิน เศษ สลัก ซีเมนต์ ข้าวนา ฯลฯ อุณหภูมิวัสดุต่ํากว่า 200 °C
เครื่องขนส่งสกรูไม่เหมาะสําหรับขนส่งวัสดุที่สามารถทําลายได้ ผิวคล้องและสะดวกที่จะบด
หากมุมคลุมการขนส่งมีขนาดมากเกินไป กรุณาเลือกรถขนส่งสกรูซีรีส์ GX
GX กล่องสกรูขนส่ง LS กล่องสกรูขนส่งทรง U (ปิดและเปิด)
คอนเวอเรอร์สกรูบับคู่ Helix หลุมการปล่อยหลายหลุม Conveyorสกรู
เครื่องขนส่งสกรูไม่มีแกน
เครื่องขนส่งสกรูที่ชัน เครื่องขนส่งสกรูแนวตั้ง
