| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | AAREAL |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | TH, HL |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | ฟิล์มพลาสติกสําหรับเครื่องจักร และกระเป๋าไม้พลาสติกสําหรับอะไหล่ |
| เวลาการส่งมอบ: | 20 ~ 30 วันทำการหลังจากยืนยันการสั่งซื้อแล้ว |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
| ส่วนประกอบการยก: | โซ่แหวนสองชิ้น ขอบล้อใช้เฟืองแบบรวม | ยกสูง: | สูงสุด 40 เมตร |
|---|---|---|---|
| ความเร็วเฟือง: | 31.8~69.71 รอบต่อนาที | กำลังการลำเลียง: | 15.77~185 ลบ.ม./ชม |
| ประเภทถัง: | ถังลึกปานกลาง, ถังลึก | ลักษณะเฉพาะ: | ความสามารถในการลำเลียงขนาดใหญ่ โครงสร้างกะทัดรัด พื้นที่ขนาดเล็ก การทำงานที่ราบรื่น การบำรุงรักษาง่า |
| เป้าหมาย: | เหมาะสำหรับการลำเลียงแนวตั้งของผง เมล็ดพืช และวัสดุบล็อกขนาดเล็กที่มีคุณสมบัติการบดขนาดใหญ่ | วัสดุที่ใช้งานได้: | ก้อนถ่านหิน ปูนเม็ด ทราย กรวด ปุ๋ย เมล็ดพืช หินปูน ยิปซั่ม ฯลฯ |
| เน้น: | สายขนส่งอุตสาหกรรม,คอนเวียร์เบิร์ทเบา |
||

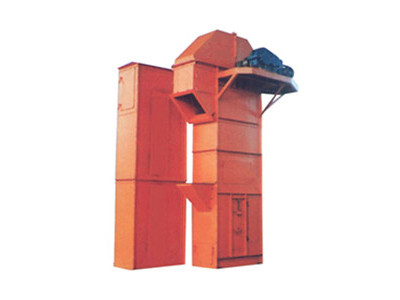

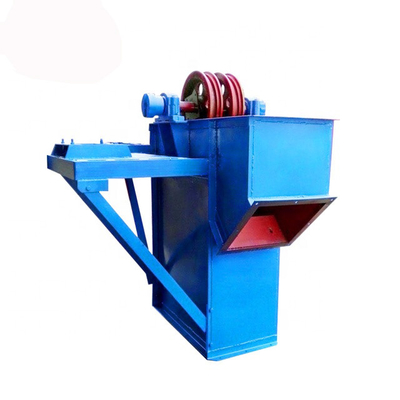

ลิฟท์ถังโซ่แหวนประสิทธิภาพสูงสําหรับหินปูนและซิมเมนต์คลินเกอร์
ภาพรวมของลิฟท์ถังโซ่วงแหวน:
TH, HL ริงเชือกถังลิฟท์เหมาะสําหรับการขนส่งแนวตั้งของผงบดขนาดใหญ่, วัสดุเมล็ดและบล็อกเล็ก, เช่นข้าวสาร, ถ่านหิน, ซีเมนต์, แร่บด เป็นต้นความสูงในการยกสูงถึง 40 เมตร.
เครื่องยกถังชนิด TH เป็นเครื่องยกโซ่วงแหวน เครื่องนี้มีถังสองประเภท
1ถังลึกกลาง (ZH):ใช้ในการขนส่งวัสดุ viscous หนาว เช่น น้ําตาล ทรายหนาว และอื่นๆ
2ถังลึก (SH):ใช้ในการขนส่งเศษวัสดุที่แห้ง, หาย, ง่ายที่จะโยนชิ้นเล็ก ๆ เช่นซีเมนต์, ถ่านหิน, หินหิน, ฯลฯ
ถ้าส่วนล่างใช้อุปกรณ์เครียดอัตโนมัติด้วยแรงโน้มถ่วง มันสามารถรักษาความเครียดคงที่ และหลีกเลี่ยงการลื่นหรือออกจากโซ่ป้องกันส่วนเคลื่อนที่ได้อย่างมีประสิทธิภาพ.
ความร้อนของวัสดุไม่เกิน 250 °C
ประเภท TH ผลิตตาม JB3926-85 การออกแบบมาตรฐานยกถังตั้ง, ซึ่งควรพิจารณาครั้งแรก. นอกจากขนาดการเชื่อมต่อ, HL เชือกยกถัง,หมุนยางและเครื่องยืดแบบเดียวกันกับ TH.
ลักษณะของลิฟท์ถังโซ่วงแหวน:
1โครงสร้างคอมแพคต์และพื้นที่พื้นที่เล็ก
2. ขอบล้อรับรองสกอตผสมผสานที่สะดวกต่อการเปลี่ยน
3. ด้วยอุปกรณ์เครียดอัตโนมัติ เพื่อป้องกันโซ่และการลื่น
4การทํางานเรียบร้อย การบํารุงรักษาง่าย และใช้งานยาวนาน
เทคนิค ปริมาตรของลิฟท์ถังโซ่วงแหวน:
| รุ่น | HL300 | HL400 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | |||||||||
| ประเภทถัง | Q | S | Q | S | Zh | ครับ | Zh | ครับ | Zh | ครับ | Zh | ครับ | Zh | ครับ | gh | ครับ | |
| ความจุ (m3/h) | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 | |
| ความกว้างของถัง (มม.) | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | |||||||||
| ปริมาตรของถัง (L) | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | |
| ความสูงของถัง (มม) | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | |||||||||
| เชือก | φ18 × 50 | φ18 × 50 | φ18 × 50 | φ18 × 50 | φ22×86 | φ22×86 | Φ26 × 92 | Φ26 × 92 | |||||||||
| กว้างสัดส่วนของสปริง (mm) | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | |||||||||
| ความเร็วของถัง (m/s) | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | |||||||||
| วัสดุ ขนาดบล็อกสูงสุด (มม.) | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | |||||||||
หมายเหตุ:
1ปริมาณถังในตารางคือค่าคํานวณ
2. การใช้ถังของลิฟท์ถังชนิด TH
ธ ธ ธ ธ ธ ธ ธ ธ ธ ธ ธ ธ ธ ธ
Sh กล่องลึก: ขนส่งผงหนักและวัสดุขนาดเล็ก เช่น ซีเมนต์ ทราย ถ่านหิน เป็นต้น
3. การใช้ถังของลิฟท์ถังชนิด HL
Q ราคาถังล่างกลมเบา: ขนส่งวัสดุในสภาพชื้น, ง่ายที่จะรวม, ยากที่จะโยน.
S กลมลึกถังด้านล่าง: ขนส่งวัสดุแห้ง, วัสดุโล่ง, และวัสดุง่ายที่จะโยน.
4การคํานวณแรงดัน
G=40+0.232*Q*H
Q-- ความจุ (t/h)
H-- การยก heighr (มม)
G--แรงดึง (kg)
